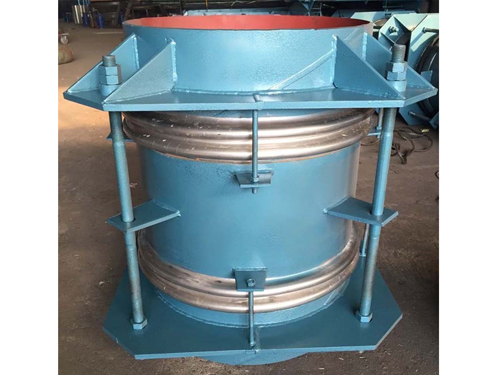

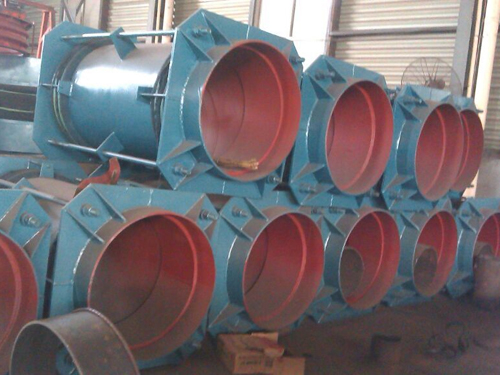

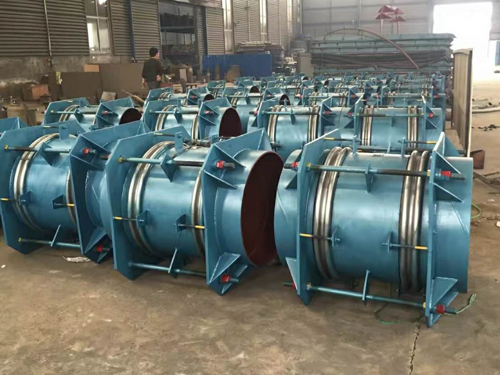

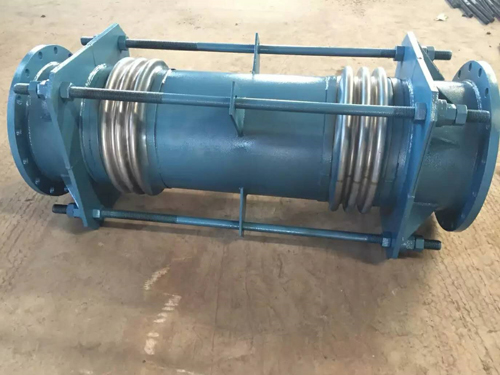

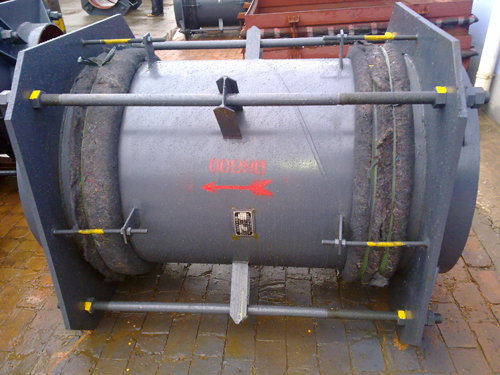

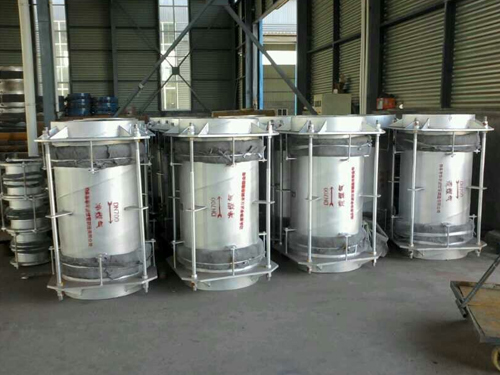

大拉杆补偿器
名称:

大拉杆补偿器

描述:大拉杆补偿器由接管与两个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移是拉杆上球面螺母绕球米那垫圈转动,同时拉杆还具有承受内压推力能力。
订购热线:13623175966
产品描述:







大拉杆补偿器由接管与两个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移是拉杆上球面螺母绕球米那垫圈转动,同时拉杆还具有承受内压推力能力。

大拉杆补偿器的特点:

大拉杆补偿器采用一次液压成型和机械成型技术,并辅助以计算机优化设计、制造,具有尺寸准确、表面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、耐腐蚀、寿命长,便于安装、产品质量可靠等优点。同时也可根据用户工作环境、条件以及疲劳破坏次数,为用户研制其它类型和用途的波纹补偿器。该产品广泛应用于钢铁、石油、化工、冶金、电力、给排水、建筑等行业。大多数波纹管的失效是由外部环境腐蚀造成的,因此在进行补偿器的结构设计时,可考虑隔绝外部腐蚀介质与波纹管的接触。如对于外压轴向型补偿器可在出口端环与出口管之间增加填料密封装置,其作用相当于套筒补偿器,既可抵挡外部腐蚀介质的侵入,又给波纹管补偿器增加了一道   屏障,即使波纹管破坏,补偿器还可以起到补偿作用并避免波纹管失效。小拉杆横向型波纹补偿器也称小拉杆补偿器又称自由复式型波纹补偿器。大拉杆补偿器除可以补偿弯曲管段的横向位移和角位移,同时也可以补偿轴向位移。

大拉杆补偿器结构特点:

大拉杆补偿器由两段波纹管、中间接管及带有限位螺母的小拉杆等零件组成。它在吸收横向位移的同时还能吸收轴向位移,但不能承受内压推力。同时还具有尺寸准确、表面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、耐腐蚀、寿命长,便于安装、产品质量可靠等优点。

大拉杆补偿器型号:本厂生产DN100—8000mm  压力级别:0.1—2.5Mpa

大拉杆补偿器连接方式:1、法兰连接式  2、接管连接式

大拉杆补偿器横向补偿量:90—537mm

大拉杆补偿器安装的时候注意:

1、大拉杆补偿器在安装前应先检查其型号、规格及管道配置情况,   符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致,铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器,预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差,以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。

6、管系安装完毕后,应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。

7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。

8、水压试验时,应对装有补偿器管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。

9、水压试验结束后,应尽快排波壳中的积水,并迅速将波壳内表面吹干。

10、与补偿器波纹管   接触的保温材料应不含氯。
