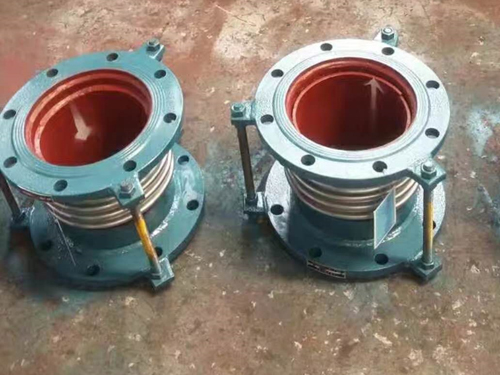

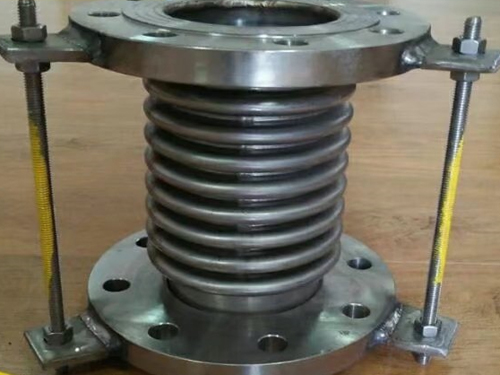

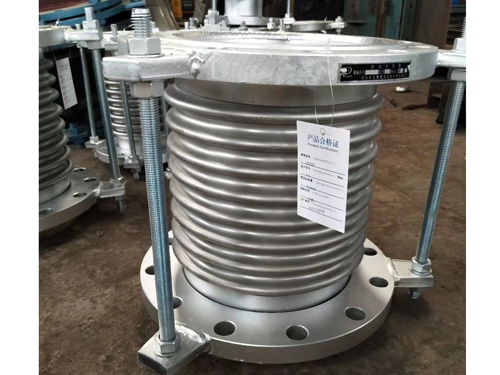

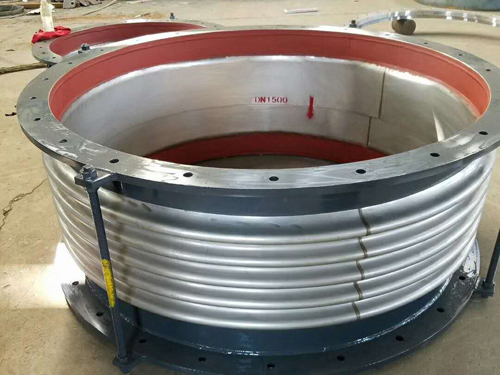

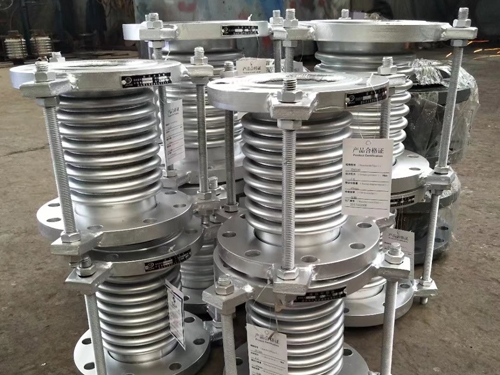

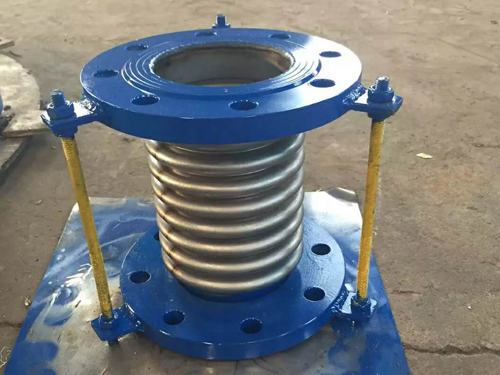

内压式波纹补偿器
名称:

内压式波纹补偿器

描述:内压式波纹补偿器又称低温轴向型补偿器,它是由一个波纹元件和两个或与相邻管道、设备相连接管(或法兰)组成的挠性部件。该波纹伸缩器用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。
订购热线:13623175966
产品描述:

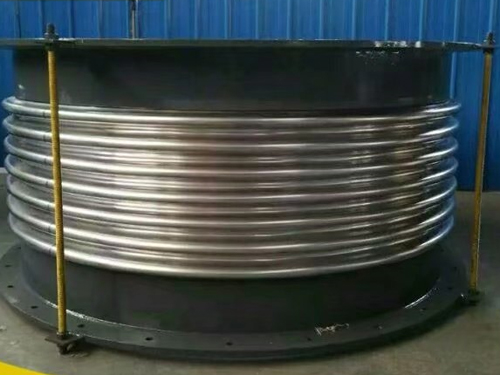

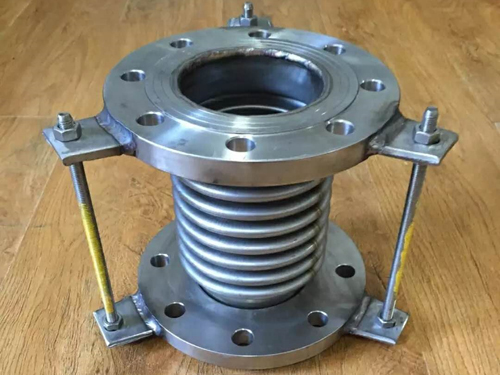

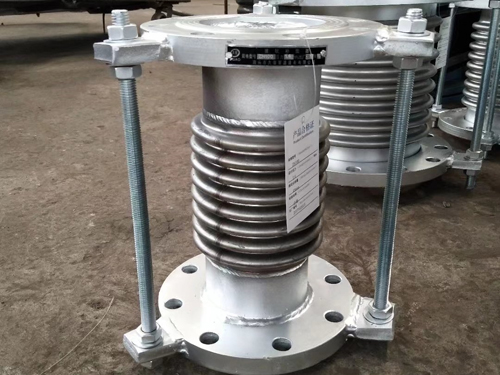

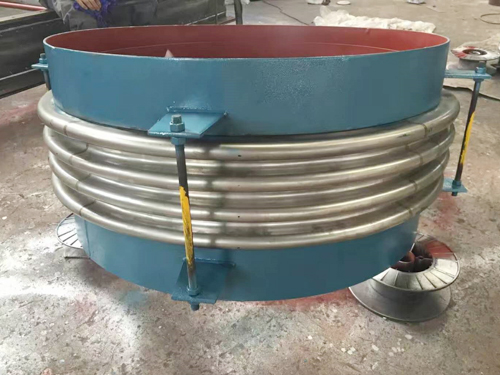

内压式波纹补偿器又称低温轴向型补偿器,它是由一个波纹元件和两个或与相邻管道、设备相连接管(或法兰)组成的挠性部件。该波纹伸缩器用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。

内压式波纹补偿器结构特点:

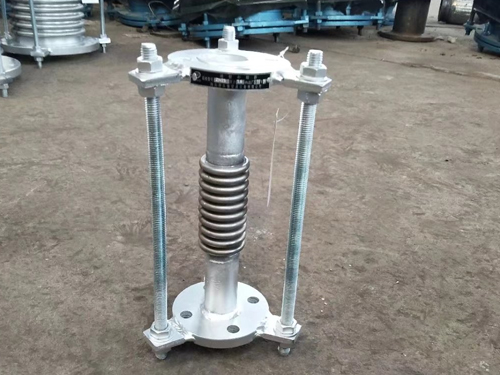

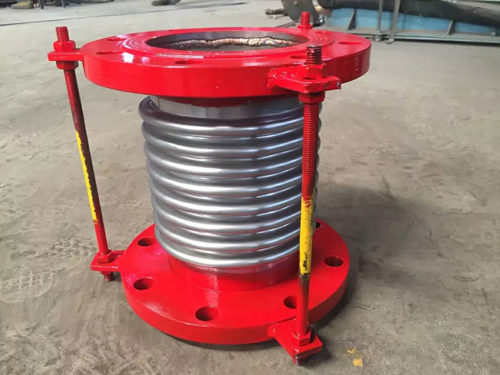

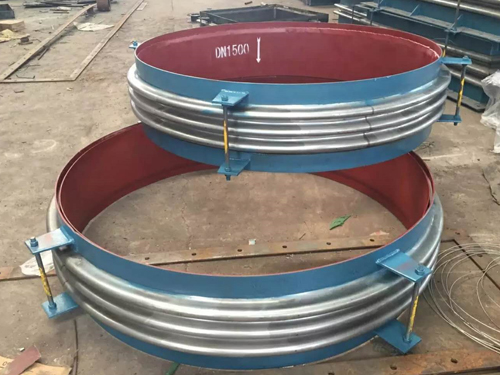

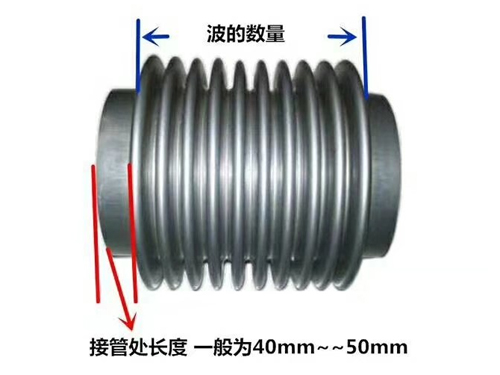

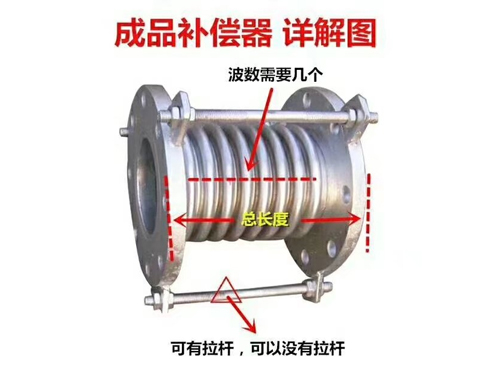

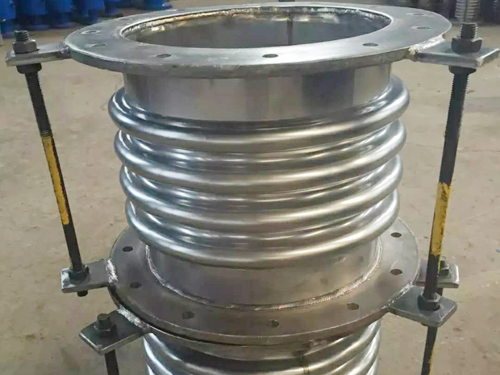

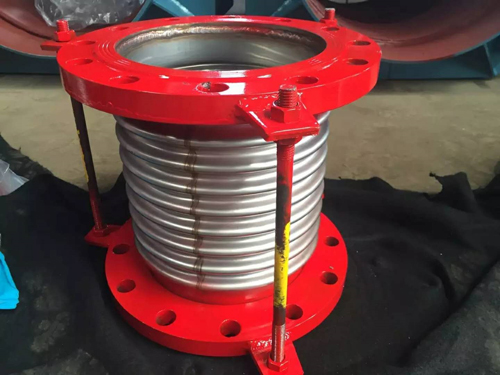

轴向内压式波纹管补偿器通过波纹管的柔性变形来吸收管线轴向位移(也有小量的横向、角向位移),端接管或直接与管道焊接,或焊上法兰再与管道法兰联结。波纹膨胀节上的小拉杆主要是运输过程中的刚性支承或作为产品预变形调整用,它不是承力杆。现场安装完后,   拆除拉杆。该类膨胀节结构简单、价格低,主要用于热力、煤气、化工管网及泵阀进出口等不需作保温处理的普通管线。

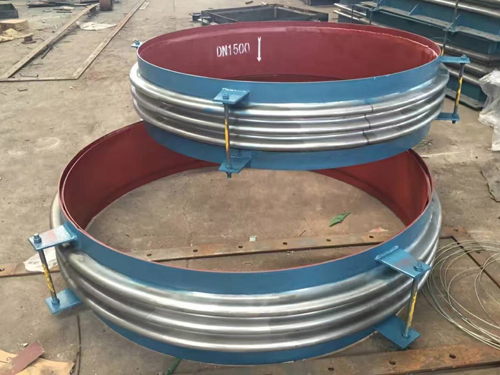

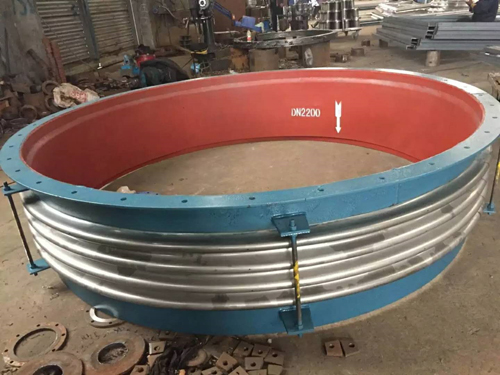

内压式波纹补偿器型号:本厂生产DN32—8000mm,压力级别0.1—2.5Mpa

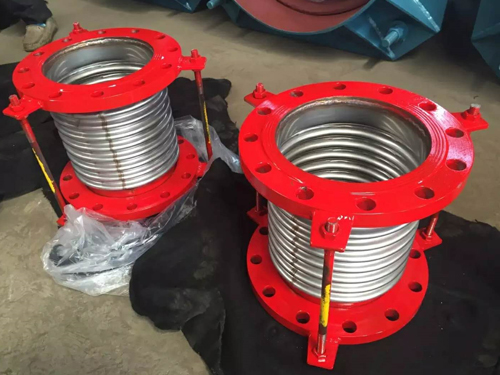

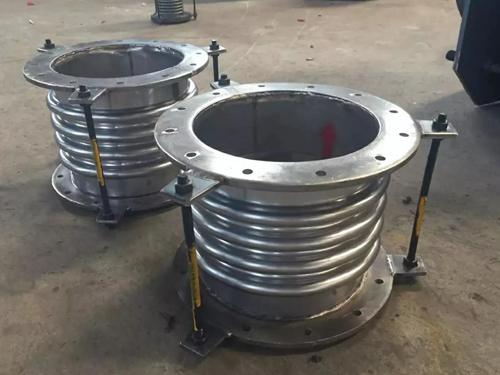

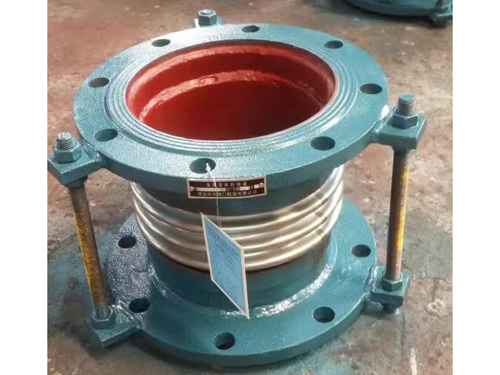

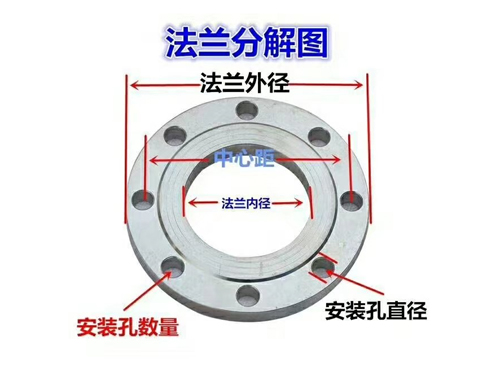

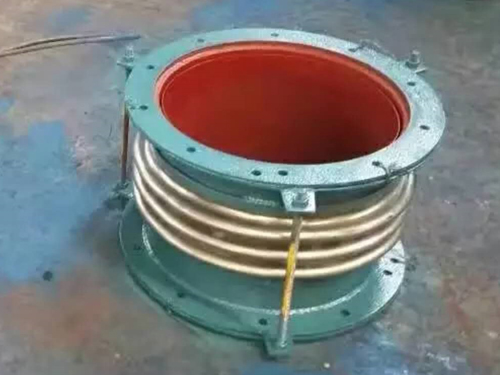

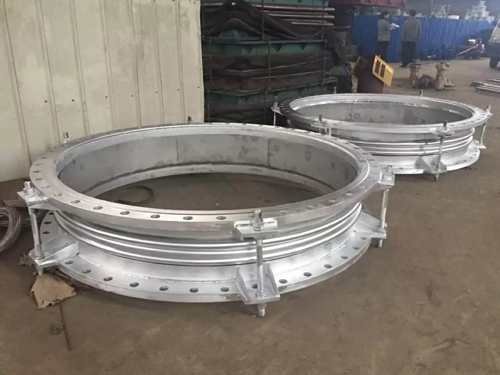

内压式波纹补偿器连接方式:1、法兰连接式  2、接管连接式

内压式波纹补偿器轴向补偿量:18—400mm

内压式波纹补偿器主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。横向型内压式波纹管膨胀节(波纹补偿器)由一个波纹管和两个端接管构成,端接管或直接与管道焊接,或焊上法兰再与管道法兰连接。波纹膨胀节上的拉杆主要是运输过程中的刚性支承或作为产品予变形调整用,它不是承力件。该类波纹膨胀节结构简单,价格低,因而优先选用。

波纹管补偿器打压要确保10分钟无泄漏。金属波纹管中常会有少量的水分和挥发分。水分是大气中渗入的水汽或制造波纹管补偿器时没有排完的游离水分;挥发分是指波纹管在受热时所放出的低分子物。存在水分和挥发分的原因主要是分子量偏低,存放不当,尤其是吸水性物料   不能放在潮湿不通风的场地;再者,就是挤出加工前复合物未经干燥处理。水分和挥发分过多时,将产生流动性能变差、多孔易破裂、翘曲、表面波纹、闷光、电性能和力学性能降低等缺陷。如果是由于波纹管补偿器包装袋破损等原因造成树脂潮湿,可用排气型挤出机挤出成型。如果要使用普通单螺杆挤出机生产,原料应该先进行干燥处理,排出树脂中的水分。如果潮湿的原料较少,用烘箱干燥处理即可;如果潮湿料较多,应该选用干燥机对原料进行干燥处理。

内压式波纹补偿器主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。

内压式波纹补偿器主要为保障管道   运行,具有以下作用:

1、补偿吸收管道轴向、横向、角向热变形。

2、波纹补偿器伸缩量,方便阀门管道的安装与拆卸。

3、吸收设备振动,减少设备振动对管道的影响。

4、吸收地震、地陷对管道的变形量。

内压式波纹补偿器的压力及推力是由于压力施加在波纹管上所产生的力。这个力是系统压力乘以波纹管有效区域得出的。如果没有补偿器,管道系统是会受到压力影响的,系统由于管道与张力是反方向的原因是不会移动的。当一个不受约束的补偿器应用到管道系统中之后,管道中的力就会被补偿器所吸收而不会对管道系统本身造成影响。这个压力及推力   包含主固定支架或者受控制的补偿器以承受压力推力的负荷。这个主固定支架   能够承受压力推力和少量由于波纹管偏移所引起的力。
