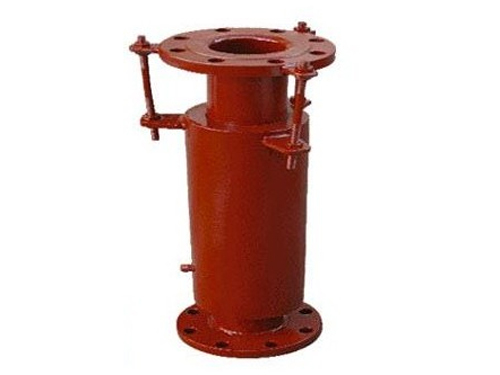

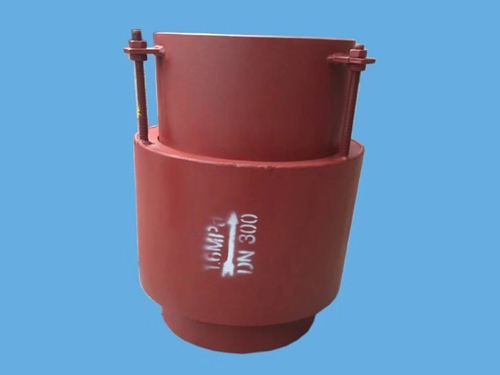

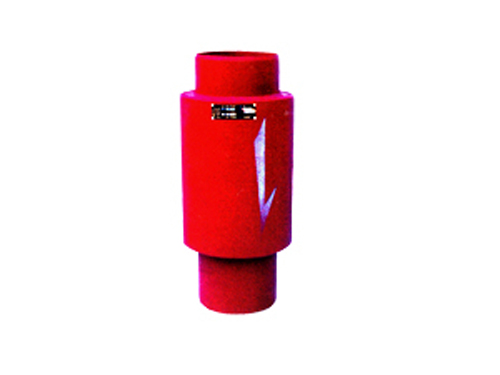

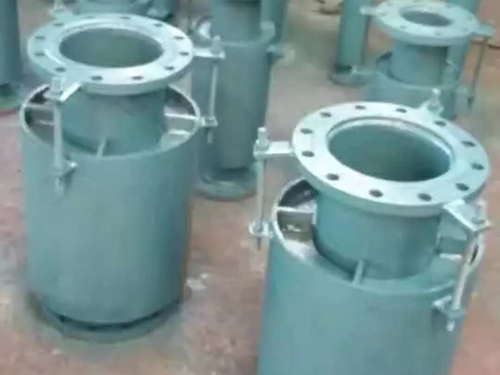

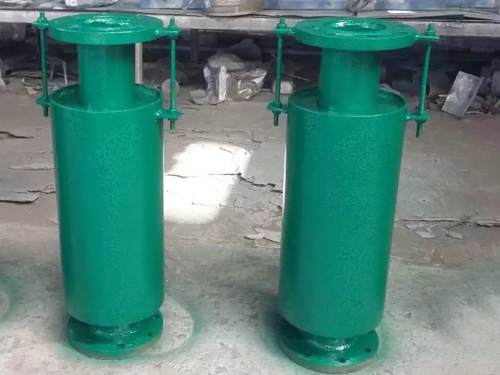

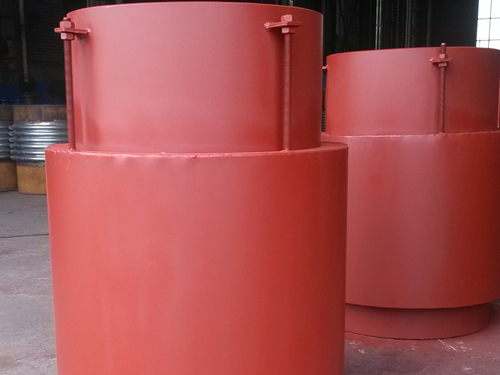

直埋补偿器
名称:

直埋补偿器

描述:直埋补偿器设计为补偿限位结构,管线敷设可以不设导向支架。用于管道输送腐蚀介质或环境有腐蚀介质时,可在波纹管内壁或外壁涂防腐层。
订购热线:13623175966
产品描述:





直埋补偿器主要适用于直埋管线的轴向补偿,具有抗弯能力,所以不考虑管道下沉的影响。使用时需要注意的是直埋式波纹管要求在两固定支座之间只装一个波纹波纹管,其波纹管对支座作用力的计算与单式波纹波纹管对支座作用力的计算相同,由于直埋式波纹管在管道上实现自由补偿和安装简单等特点,因而深受工程设计及安装使用者的欢迎。

直埋补偿器正常工作的重要保证,根据使用条件不同,应恰当地选用这些部件。

直埋补偿器内衬筒:用于减少膨胀节的波纹管内壁与通过它的流动介质相互接触的圆筒,起降低流体阻力、保护波纹管内表面等作用。又称内套筒或导流筒。内衬筒的材料可与波纹管相同,也可与波纹管不同。

限位杆:设置在膨胀节总成上,一般用杆或棒制成的零件,主要用于限制波纹管在正常工作状态下的活动范围(轴向、横向、角向),当主固定支架发生破坏时,该零件可以防止波纹管过度拉伸和压缩,同时还可控制全部内压载荷和因支架破坏产生的动载荷。

外罩:对波纹膨胀节的波纹管外表面提供   保护,使它免受异物接触或机械破坏的装置。有时也称保护套。

直埋补偿器的特点:

直埋补偿器主要用于吸收直埋管线沿其轴线方向因热膨胀或收缩所引起的轴向位移。具有抗土壤压力,能够自导向,并能达到与直埋管道同寿命、不需维修及   换的特点。直埋补偿器设计为补偿限位结构,管线敷设可以不设导向支架。用于管道输送腐蚀介质或环境有腐蚀介质时,可在波纹管内壁或外壁涂防腐层。

直埋补偿器的安装注意要点:

1、为使直埋补偿器起到补偿作用,波纹管两端   设固定支架,防止管道受内压推力影响外移拉伸。

2、直埋补偿器的一端(指单向补偿的直埋式波纹管死端)要靠近一端的固定支架,用波纹管的活头补偿管道。

3、根据补偿量设定两个固定支架的距离,补偿量一般不大于管径。试压过程中以波纹管不得出现拉伸现象。

直埋补偿器的使用注意事项:

1、直埋补偿器安装长度不能任意改变,不能利用膨胀节的变形来补偿安装误差(管道的压缩、拉伸错位)。

2、对于有导流筒的膨胀节,   使导流筒方向与介质的流动方向一致。

3、对于平面铰链型膨胀节,   使用膨胀节的转动平面与位移转动平面一致。

4、运输固定装置,在安装前不能拆除,以保证安装长度等于设计值。在一个单元管道安装完毕后   拆除,使膨胀节恢复补偿作用。

5、直埋补偿器不允许电焊渣飞溅到波纹管上,以免损伤波纹管,如果焊渣飞溅到膨胀节的活动部件,会使波纹管无法正常活动而失去补偿作用。

6、膨胀节周围要留有足够的空间,以保证膨胀节在设计范围内能自由运动。

7、所有导向支架、固定支架未正确安装之前,不要进行水压试验或真空试验。

8、吊装位置不能设在波纹管上。

9、直埋补偿器用法兰连接的膨胀节,管段中的一个法兰,要在螺栓调整对中后进行焊接。

10、直埋补偿器在运行过程中,要定期进行维修。
